Sezione Tassellare il piano
La tassellatura aperiodica del piano.



rombograsso.jpg rombomagro.jpg rombi1.jpg rombi2.jpg










bobtasselli1.jpg Tassellare il piano in modo aperiodico significa che la tassellatura del piano è ottenuta usando le figure geometriche in un modo non ripetivo, o prevedibile come abbiamo visto nella pagina precedente.

Uno dei più famosi esponenti di questa scienza è il matematico inglese Roger Penrose, in questa pagina mostrerò 2 esempi delle sue invenzioni grafiche.


Il primo esempio.

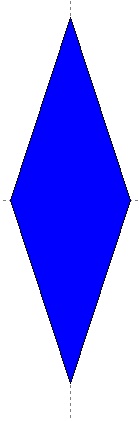

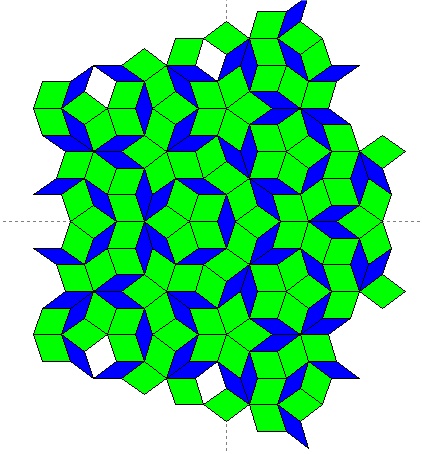

Partendo da due rombi con lati di uguale lunghezza, ma con angoli interni diversi, uno grassoccio con angoli di 36° e 144° e uno magro con angoli di 72° e 108° si può tassellare il piano in modo aperiodico.
Queste immagini le ho ottenute usando un programma gratuito scaricato dal sito "http://www.stephencollins.net/Web/Penrose/Default.aspx#Circles"
per realizzare la famosa tassellatura di Penrose (in inglese)


Il procedimento consiste nell'affiancare i due esagoni dividendo nello stesso tempo la lunghezza del lato, basta ripetere questo procedimento alcune volte per tassellare il piano, ogni volta in modo diverso.

aquiedardo.gif aquilone.jpg














Un altro modo escogitato da Penrose per tassellare in modo aperiodico è quello usato qui sotto.

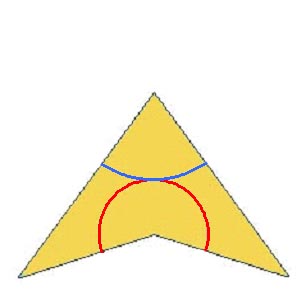

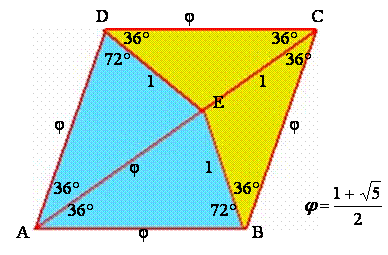

Si divide un rombo in modo da formare due figure, una sembra un aquilone e una sembra unapunta di freccia con angoli di 36° e 72° come si vede nell'immagine sotto, unendo queste due tessere si può tassellare il piano in modo aperiodico.
"http://www2.polito.it/didattica/
polymath/htmlS/probegio/GAMEMATH/
TassellaturePenrose/TassellaturePenrose.htm
Le 3 immagini qui sopra le ho scaricate da questo sito

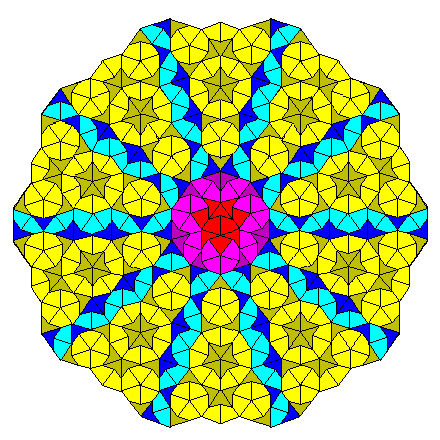

Unendo le 2 tessere che vedi qui sopra, si può realizzare una immagine come questa sotto.





Pencart.gif http://www.uwgb.edu/dutchs/symmetry/penrose.htm"
Questa immagine l'ho scaricata da questo sito

Questi sotto sono i siti da cui ho scaricato le immagini di questa pagina.
Sito N.2 http://digilander.libero.it/santoppe/escher.htm" da qui puoi scaricare alcuni files pdf molto interessanti

Sito N.3" http://www.uwgb.edu/dutchs/symmetry/penrose.htm"

Sito N.4 "http://www2.polito.it/didattica/polymath/htmlS/
probegio/GAMEMATH/TassellaturePenrose/TassellaturePenrose.htm
Questo è un sito molto chiaro nell'esposizione e nelle immagini
